防排煙管道：風管滿足耐火極限常見措施
發布時間：2022-03-23 瀏覽次數：
防排煙管道：風管滿足耐火極限常見措施
《建筑防煙排煙系統技術標準》GB51251-2017自2018年8月1號開始實施。目前，按照該新規范設計的項目陸陸續續進入驗收階段。其中，關于風管耐火極限的問題經常在驗收中提出。

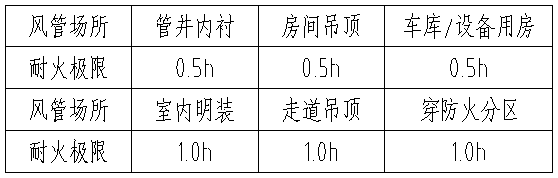

1、《建筑防煙排煙系統技術標準》對風管耐火極限的要求：
（1）排煙風管
（2）加壓送風風管
（3）補風風管
2、《建筑設計防火規范》對風管耐火極限的要求：
風管穿過防火隔墻、樓板和防火墻時，穿越處風管上的防火閥、排煙防火閥兩側各2.0m范圍內的風管應采用耐火風管或風管外壁應采取防火保護措施，且耐火極限不應低于該防火分隔體的耐火極限。
（通常情況，防火隔墻耐火極限2.0h；樓板耐火極限1.5h；防火墻耐火極限3.0h。）
3、《建筑防煙排煙系統技術標準》對風管隔熱的要求：
當吊頂內有可燃物時，吊頂內的排煙管道應采用不燃材料進行隔熱，并應與可燃物保持不小于150mm的距離。
注：排煙風管設置隔熱的目的是防止高溫煙氣引燃吊頂內的可燃物。車庫無吊頂，且都是機電管線，無可燃物，從隔熱要求來看，車庫排煙風管無需設置隔熱措施。當吊頂內無可燃物時，也無需設置隔熱措施。
隔熱和耐火極限是兩個不同的概念！
4、耐火極限定義
在標準耐火試驗條件下，建筑構件、配件或結構從受到火的作用時起，至失去承載能力、完整性或隔熱性時止所用的時間，用小時表示。
風管的耐火極限包括風管的耐火完整性和風管的耐火隔熱性，兩者需要同時滿足。與結構梁、柱子、承重墻不同的是，風管無需滿足耐火承載能力。
耐火完整性針對的是“火”，即風管在火災中需保持結構完整性，不能被燒穿、燒爛、燒毀；耐火隔熱性針對的是“煙”，即風管內的高溫煙氣不能引燃周圍可燃物。
由此可見，風管耐火極限要求已經包含了風管的隔熱要求，如房間吊頂內的排煙風管滿足0.5h耐火極限時，無需再進行隔熱處理。
5、常見措施
由于鐵皮風管無法滿足耐火極限要求（至少不滿足耐火隔熱性要求），且沒有正式的0.5h或1.0h的檢驗報告。因此，為了滿足風管的耐火極限要求，需要采取一定的措施。目前，根據實際項目，常見的做法主要有以下幾種：
（1）鐵皮風管+巖棉+防火板
做法要求：在原金屬風管外表面填充50mm巖棉，并采用8mm或者9mm風管板覆面。包覆后原金屬風管耐火完整性與耐火隔熱性提升至3小時，可保證排煙系統在火災中正常運行。
注：風管無論采取何種耐火措施，都應有國家防火建筑材料質量監督檢驗中心出具的耐火極限檢測報告，且現場實際做法應與報告中描述的一致。
